变压器绕组变形测试仪 【录波分析仪】一个起售

变压器绕组变形测试仪,选择【天正华意电气设备(广西省分公司)tianzh3611-75】,选择品质与信誉的保障。我们期待与您携手共创辉煌的未来,共同书写变压器绕组变形测试仪行业的新篇章！联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

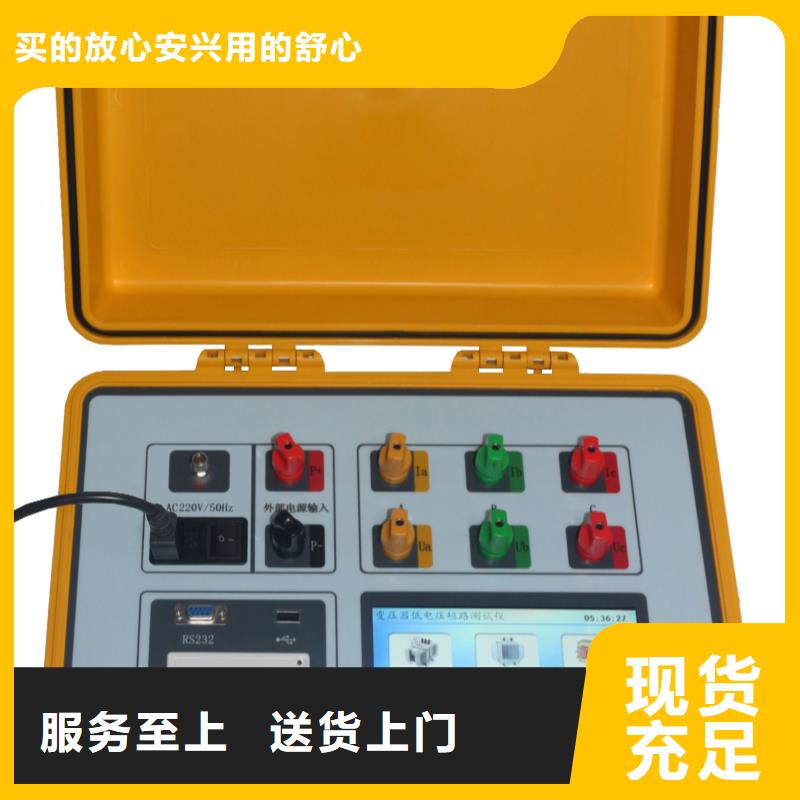

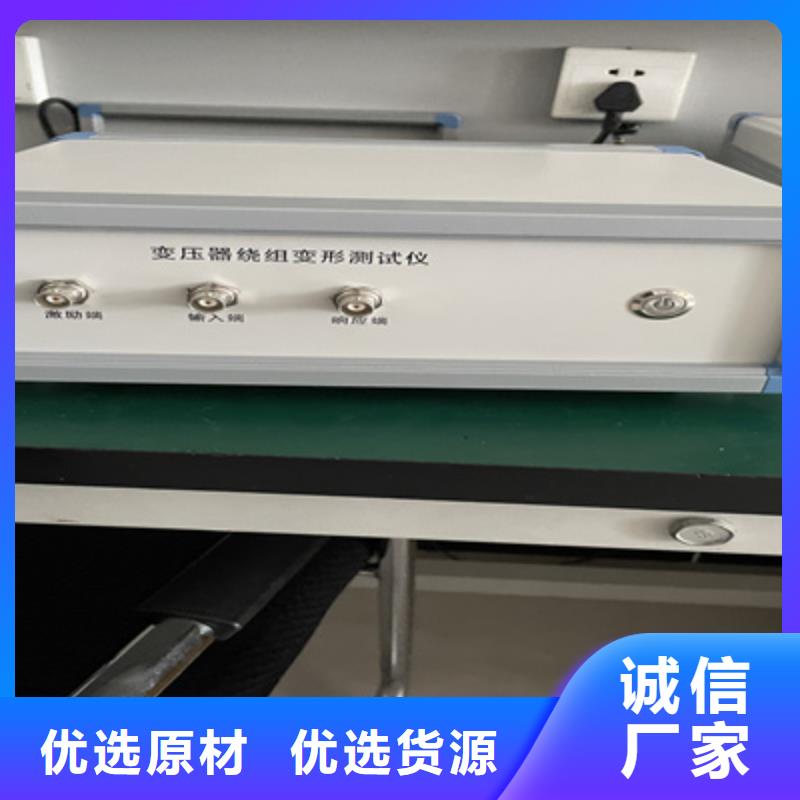

变压器绕组变形测试仪 阻抗法仪器使用方法171仪器面板?仪器面板上安装有电源开关, 按下时电源打开指示灯点亮, 反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器电源插座内藏2只10A保险丝；?USB口：仪器与笔记本电脑连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；?阻抗法：接线柱插孔连接测试线对应颜色标记（粗线插在电流端如IA,细线插在电压端如UA）；?测量电源：有内、外电源选择，钮字开关位置拨在外置电源上；17.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,专用测量电缆以及测量夹子、短路夹子和接地线组成。提示：短路阻抗试验在铭牌标注Yn时都必须按Y型接线和试验，除非特殊情况。1.Y形试验连接，先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。(变压器高、中压侧对低压测Y试验接线图)2.D形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。

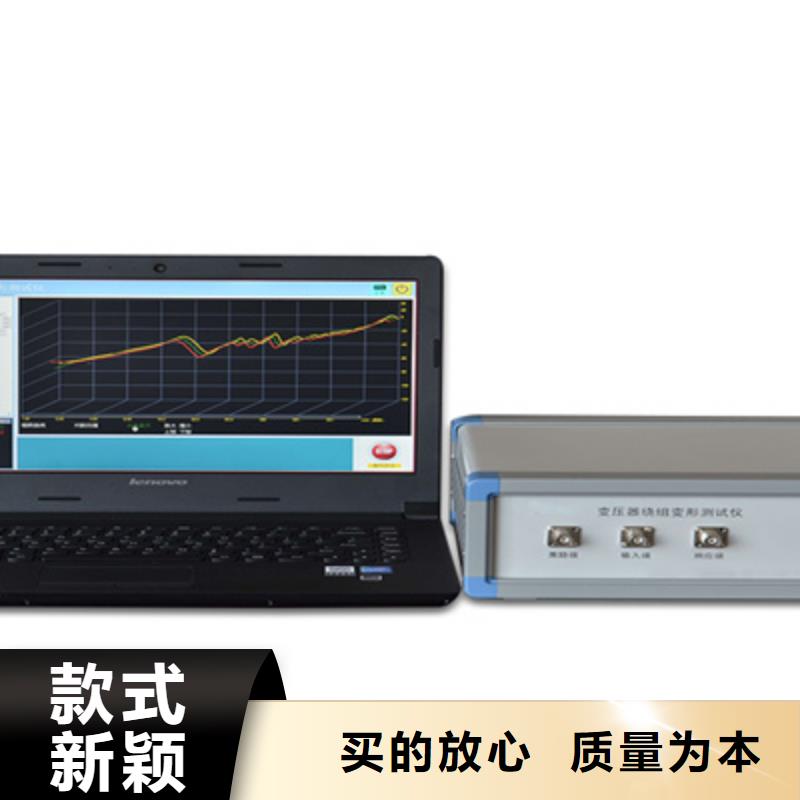

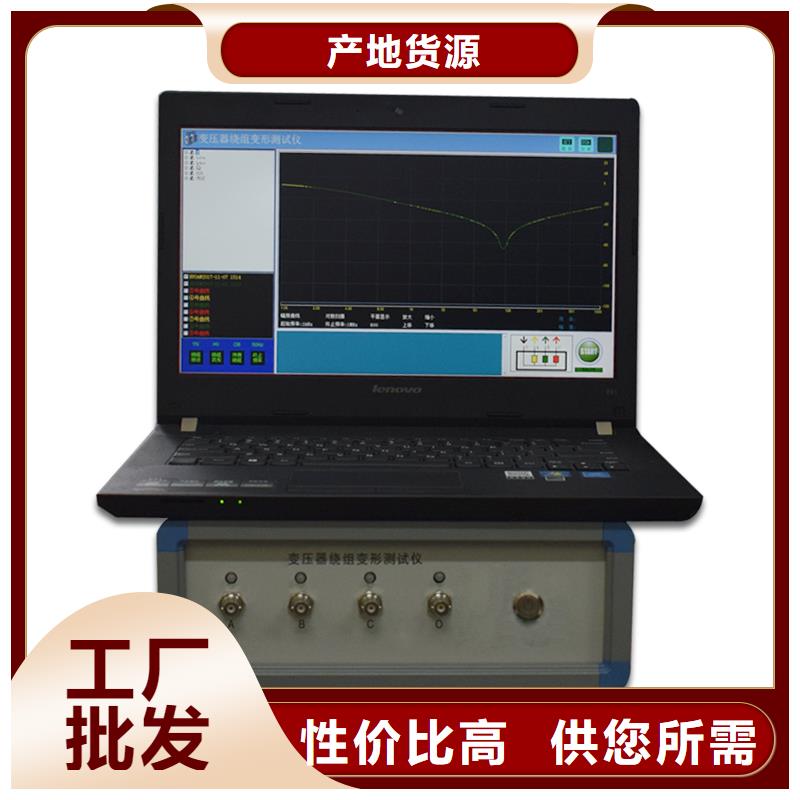

变压器绕组变形测试仪标准《GB1094.5－2003 电力变压器 第五部分 承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调：“观察测量电抗的变化是特别重要的”。2008年11月1日实施的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》规定：现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示。2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依，有明确的判据可用。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

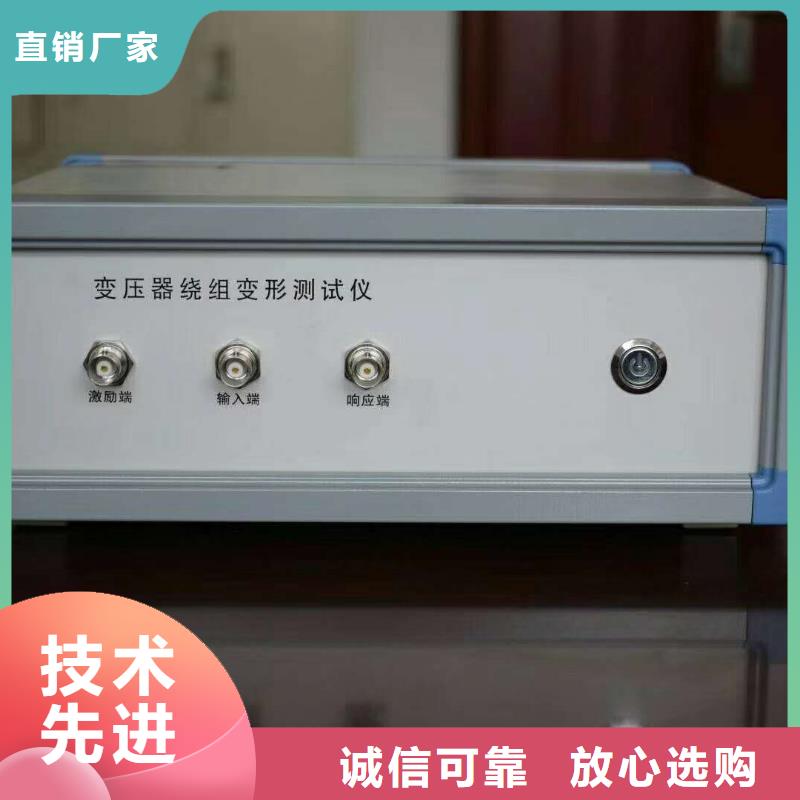

变压器绕组变形测试仪2频响法测试?环境与接线确认1、系统接线完全按照3.2绕组的接线方式的要求进行2、变压器分接位置调至阻抗档(分接)3、周围环境无强电磁和造影干扰?登录软件双击桌面上的“变压器绕组变形测试仪”按钮，系统闪过欢迎界面后，系统进入测试界面，此时，如果设备未连接，系统会提示如下对话框：当出现以上对话框时，一般是由于设备未连接所致，此时应先检查设备是否已经连接到计算机的USB接口上，检查设备电源是否已经打开。?录入信息如果设备已经连接，则可以进入变压器信息录入界面（如下图），在对应的文本框中输入或选择相应的信息，点击保存按钮，系统进入测试界面。信息录入时请参照变压器铭牌认真输入，所有的信息将自动与测试结果保存到一起，如果输入错误，可能会对报告内容造成影响。?扫描模式确认与修改1、选择扫描模式点击“终止频率”选择测试的终止频率，系统按照已经设定的扫描参数，自动将参数设置为设定的参数，参数主要包括起始频率、扫描模式、扫描点数，如需进行调整，可以在A区相应的参数标签上进行点击，则自动进行切换（当鼠标指针移动到可以变化的标签上时，标签自动变为绿色）。2、更改默认信息如希望重新调整默认设置信息，用鼠标右键点击“终止频率”按钮，弹出功能菜单，选择“模式设置”，弹出信息设置窗口（如下图），可以对默认扫描信息进行调整，调整完毕后，重新启动软件，按照调整后的默认信息进行测试。左侧的选择框可以多系统进行设置，再次启动时自动回复默认设置。小步距限制 用于对数扫描时进行步距限制，以节约扫描时间。显示均值 用于设备验证时显示测试过程的平均值，一般不用打开。速度优先 模式在测试过程中会自动屏蔽后台处理程序，以提高测试速度，一般选择打开。干扰抑制 当外部干扰比较大时，有一定的干扰抑制功能。曲线拟合 功能可以对测试结果进行拟合，使测试曲线更平滑，一般需打开，通过调整右侧的拖动条可以调节拟合的深度，越靠右曲线越平滑。3、更改扫描参数扫描参数的更改用于试验需要比较复杂的参数组合时，系统不带记忆功能，软件退出后自动恢复。在开始扫描前，点击曲线显示区域(A)中的参数标签，可以对除终止频率以外的信息进行更改，更改采用循环调整方式进行。扫描参数更改适用于单次对测量结果有要求或进行研究时，一般不需要进行调整。?
