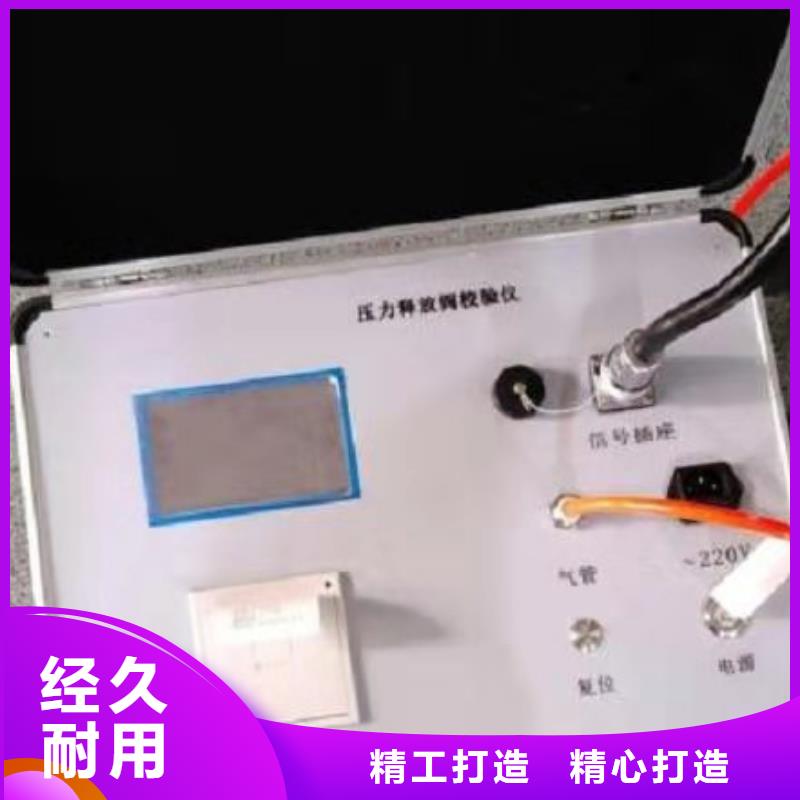

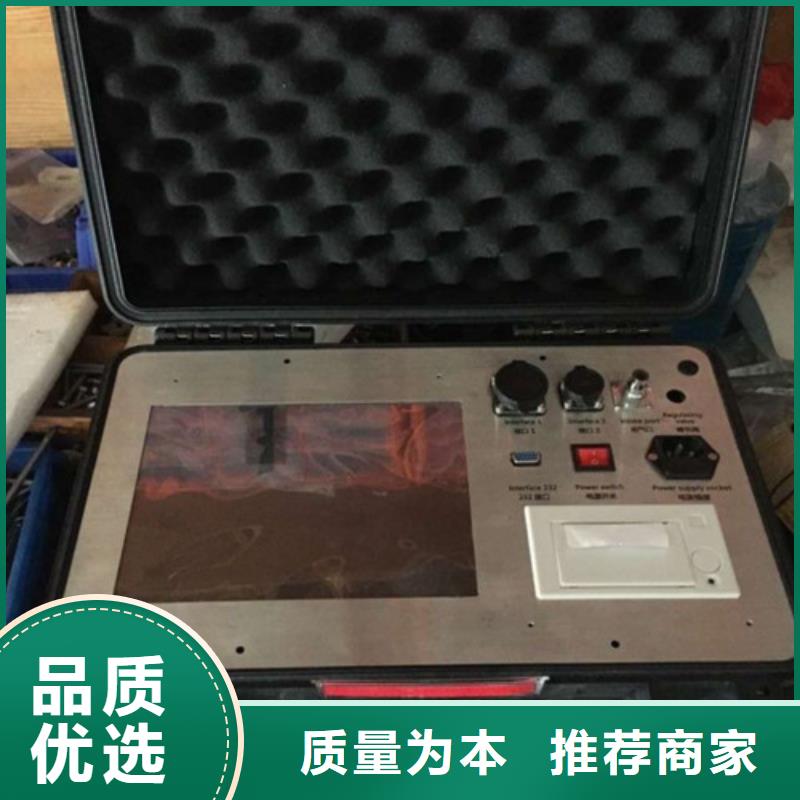

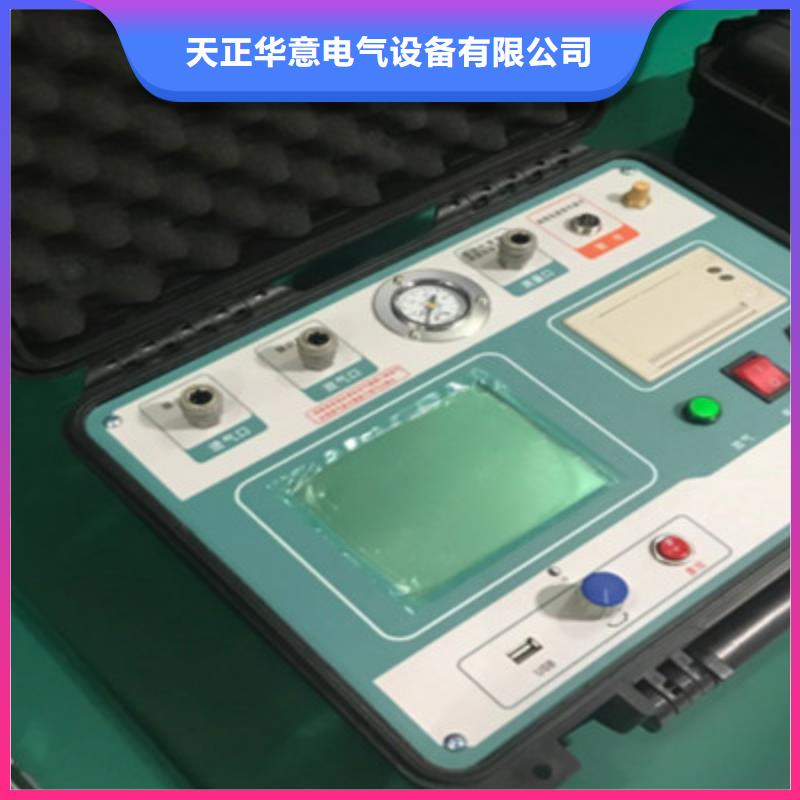

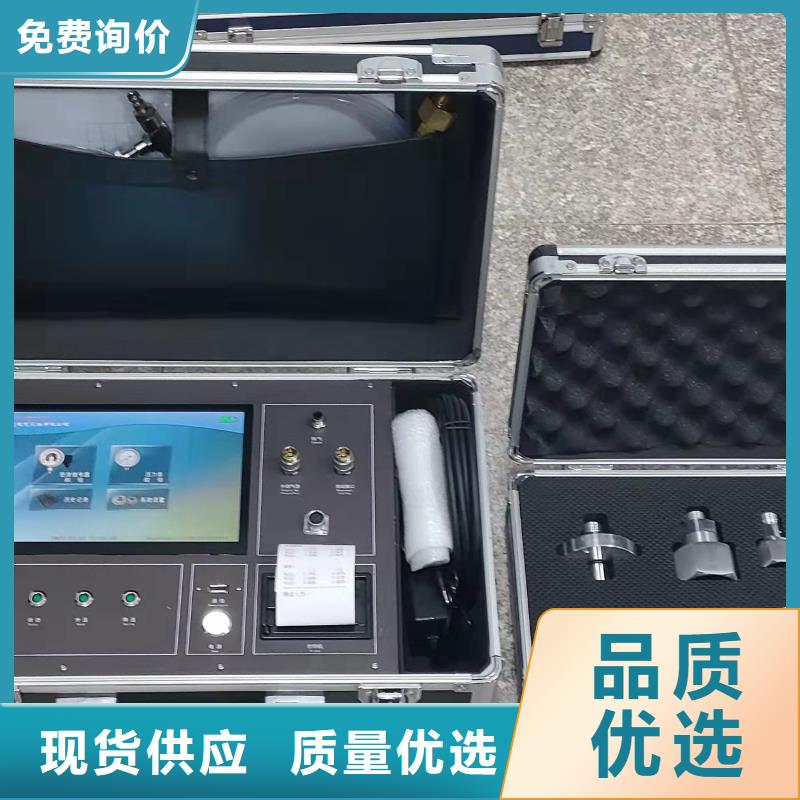

瓦斯继电器校验仪产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。

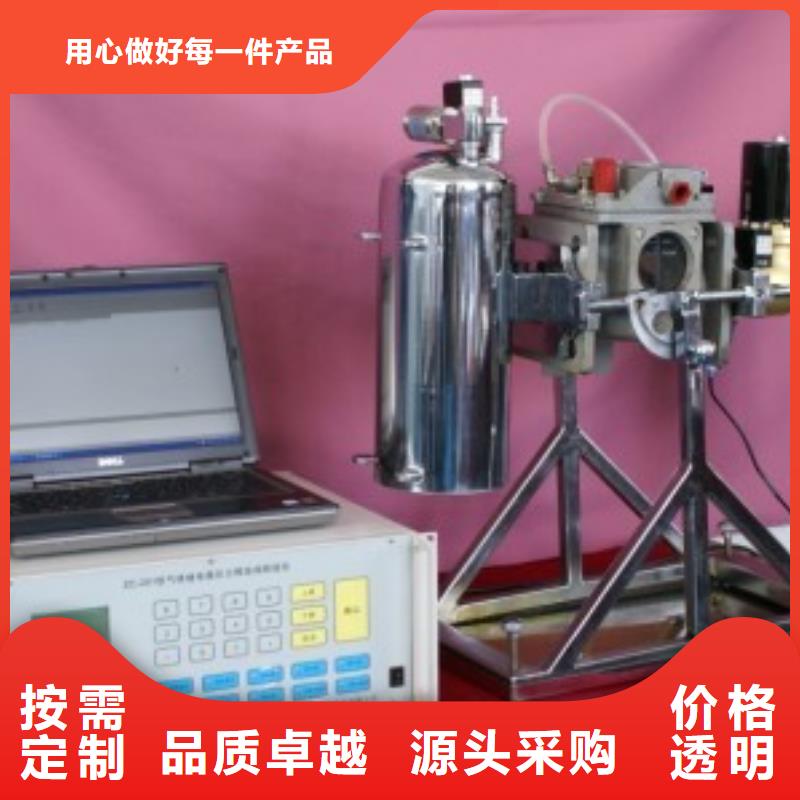

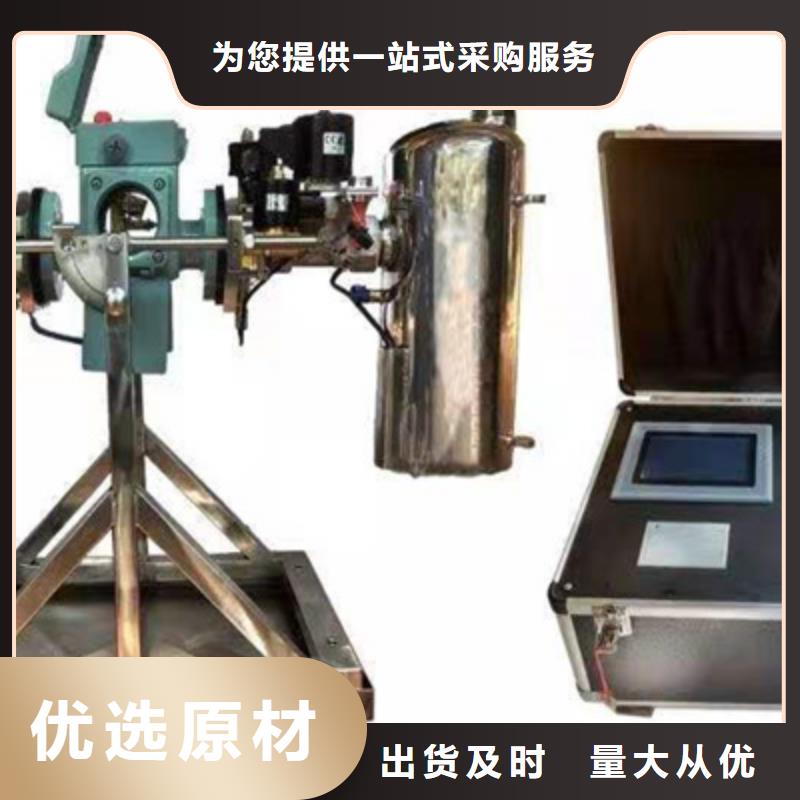

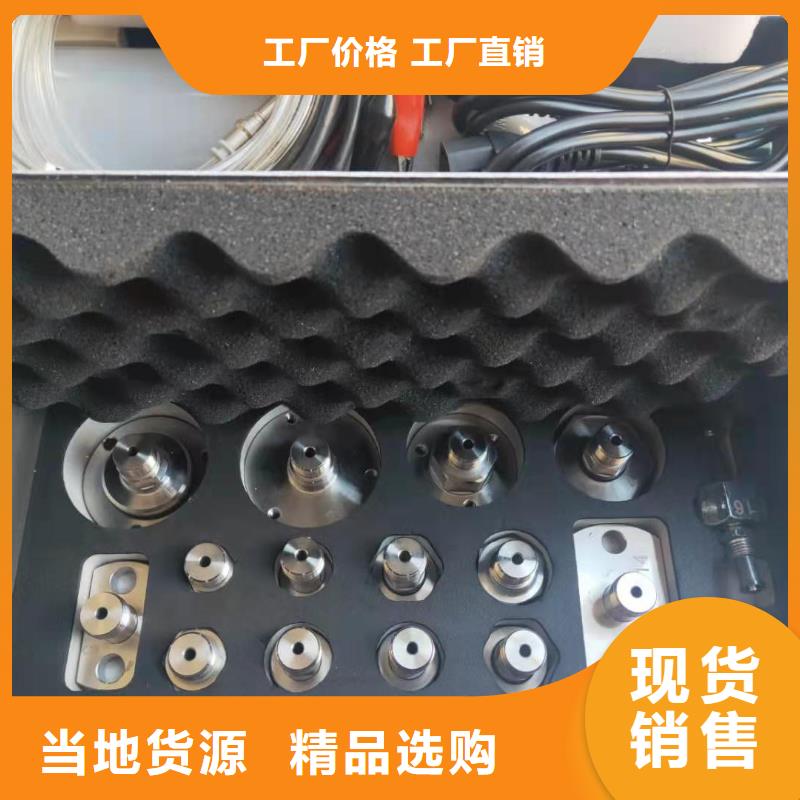

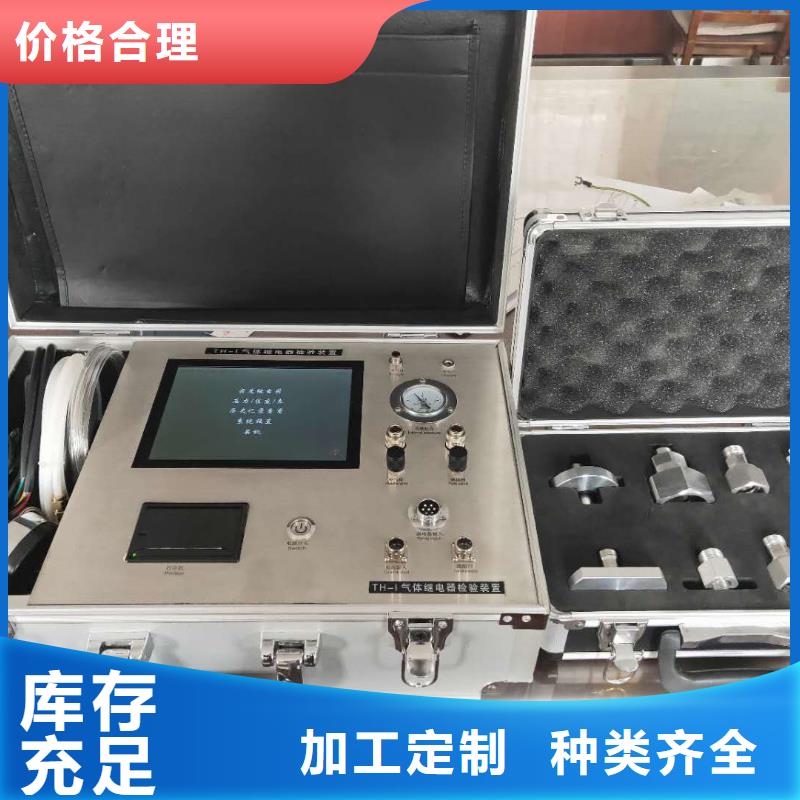

瓦斯继电器校验仪按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下图（1）“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。6.1.1.10. 按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。 转下放油，再重新注入新油。注意放油时不能污染电气元件和环境。待油放尽后旋上压力油筒[气塞] 3螺帽，按5.1.1项的操作步骤进行注油；以后每三个月更换一次储油筒的油，7.1.5仪器应避免雨水渗入内部，面板要避免油污染，避免跌落或强烈振动，存放于干燥地方；7.1.6 试验结束后，仪器表面油迹。7.2仪器的维修与处理：7.2.1仪器出厂时经过严格的性能检查，如发现新仪器工作不正常，请与我公司联系，简单故障可在电话或传真中引导解决；7.2.2本仪器线路比较复杂，如仪器出现故障，用户不要自行维修，请返回我公司修理。

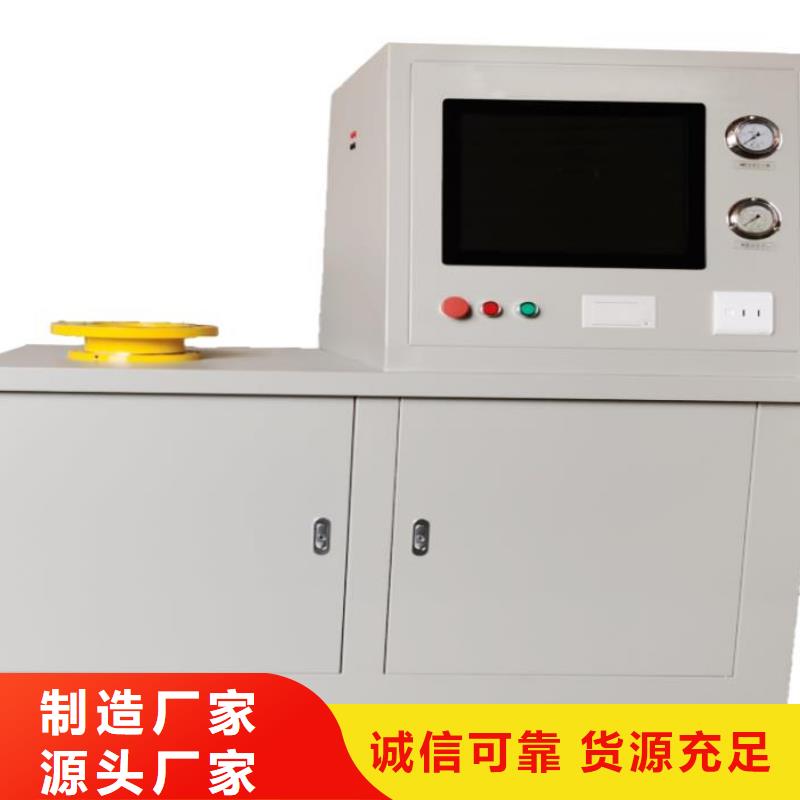

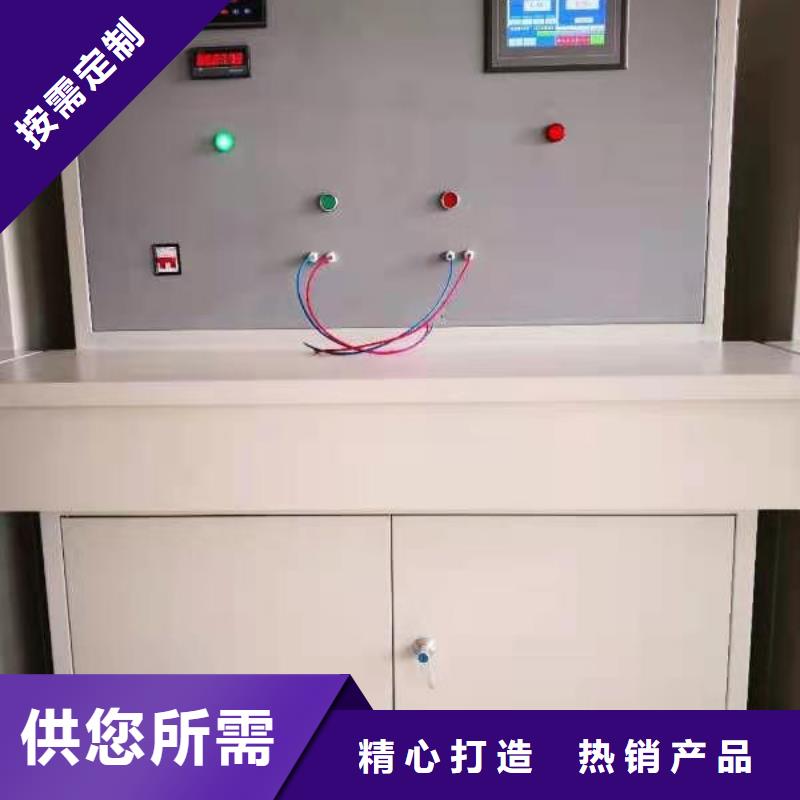

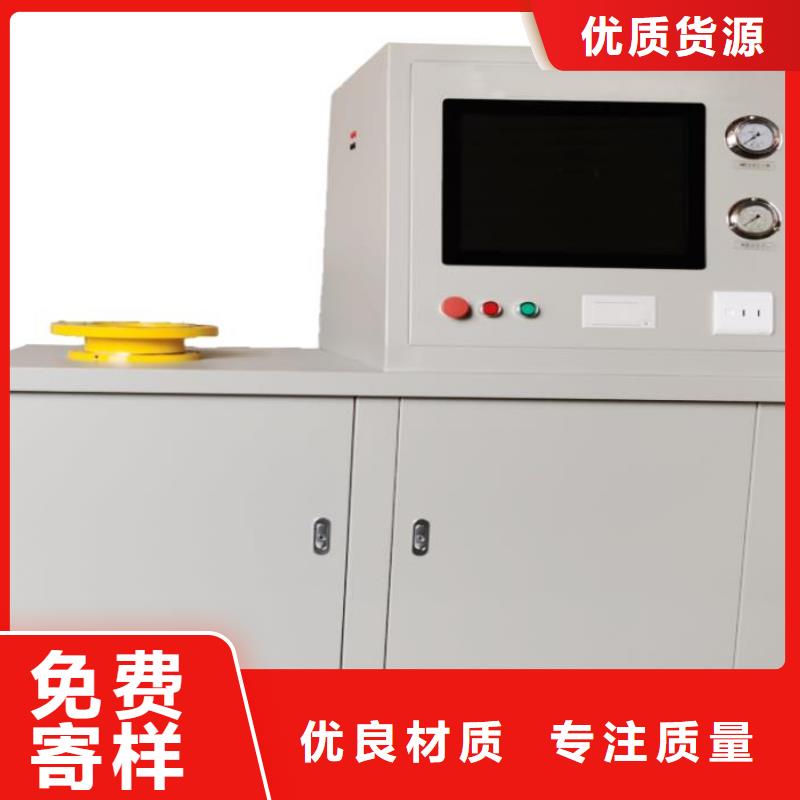

瓦斯继电器校验仪1用途适用于各类压力释放阀的测试。2电气及控制系统（1）工作环境：－30℃~40℃，相对湿度＜85％；（2）电气主线路采用 AC380V，总功率 8.5KW；（3）空压机采用 AC380V，功率 8KW；（4）电动执行元件采用 AC220V/DC24V 电源控制，功率 0.25KW；（5）控制系统采用 AC220V/DC24V 电源控制，功率 0.25KW；（6）采用 19 寸全彩触摸液晶显示器，全中文图形显示，操作过程由系统自动完成，无需人工干预；（7）采用屏幕触摸键盘，操作人员可用此键盘对试验报告内容进行编辑。（8）嵌入 PC 系统可直观的对开启压力、关闭压力及密封压力检测的单项和综合项目进行操作，并同时编辑打印试验报告；3主要性能3.1 测量范围（1）压力开启检测：0~150kPa（2）关闭压力检测：0~150kPa（3）密封压力检测：0~150kPa 3.2 精度（1）压力检测精度：0.2 级（2）压力显示位数：000.00kpa；（3）压力误差：±0.3kP。4操作前准备使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。在未接通电源之前，应该对于仪器的性进行检查，电源接线应牢固，通地要良好，然后再接通电源开关。5 操作程序5.1压力释放阀的装夹选择对应口径检测管路，将被测压力释放阀放置于定位柱上，使用螺栓加紧被测压力释放阀，人员保持距离。检测连线将鳄鱼夹信号线的一端与气被测压力释放阀的功能柱脚相连接，另一端插入检测台上的对应插孔。5.3 系统初始界面接通被测压力释放阀检测台的外部供电电源：此时面板上的[红色]按钮指示灯亮起，系统处于通电状态；按下面板上的[绿色]按钮，此时[绿色]按钮指示灯亮起，系统处于启动状态；按下急停开关，面板上的[红色]和[绿色] 按钮指示灯同时熄灭，系统处于停机工作状态。
