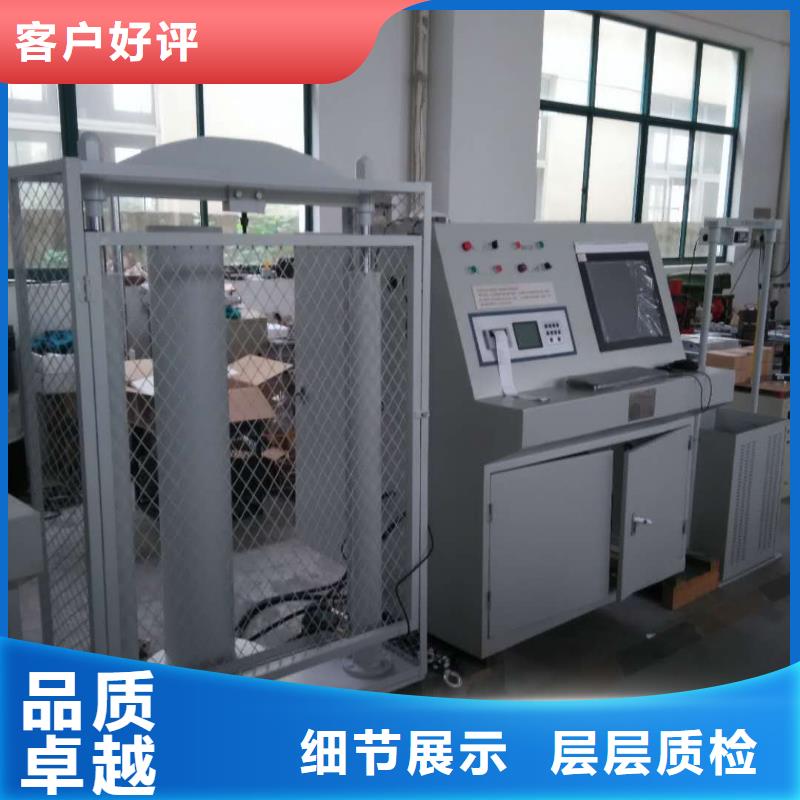

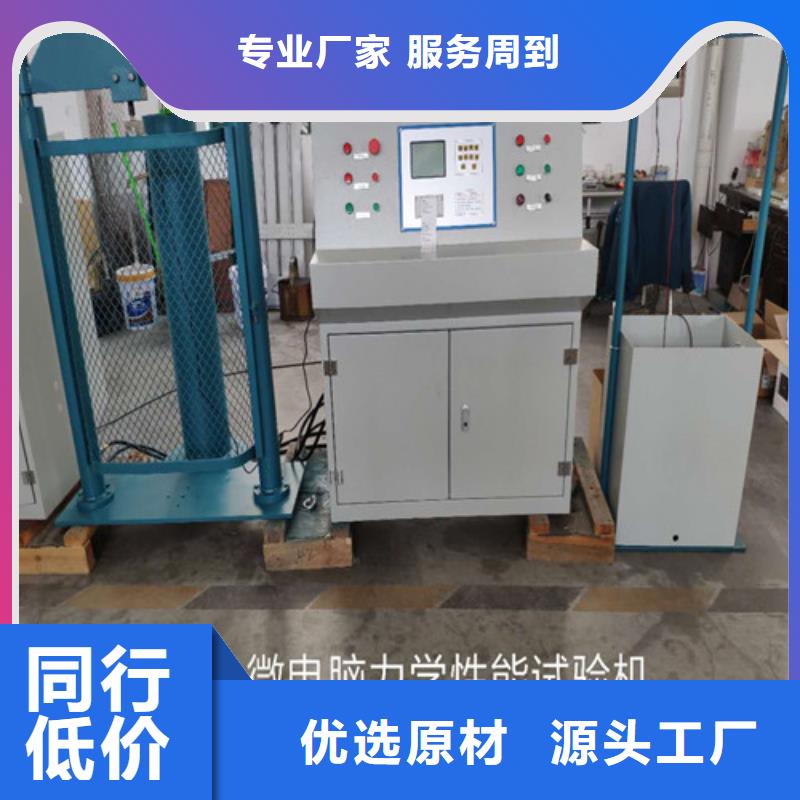

绝缘鞋手套耐压装置试件连接固定后，就可以进行单片机操作试验。自动方式操作方法与步骤如下：1.扳上墙面电源总开，对电器柜进行供电。2..按下控制柜电源开关，按下电机启动按钮，油泵电机运转，显示屏出现欢迎您使用本设备！服务号 3.进入测试操作。按测试键，显示屏出现传感器1传感器2共同测量4.用方向键（↑）（↓）选择所用传感器1并按确认键确认，显示屏出现1＃大腰带2＃小腰带3＃脚扣4＃升降板5＃绳6＃竹木梯7＃5.用方向键（↑）（↓）选择试验项目并按确认键，如进行大腰带测试，显示屏出现：名称：1＃大腰带 标准力：2.205kN时间:05:00 当前力:CH1＝0.022kNN分钟 同时,控制面板上上升（红灯）亮，液压系统进入快升，测试开始。6.随着测试进行，显示屏的当前力不断上升，当达到标准力2/3左右值时，系统自动由快升转为慢升。7.再经过少许时间直至当前力达到标准力值时，此时载荷保持时间进入倒计时。随后系统会根据当前力的大小自动保持并达到标准力值（通常当前力为标准力的1—1.01倍的范围内）。其间系统当前力为标准力时，自动加载（1％标准力内）、自动停加，经多次反复直到完成载荷时间的测试。8.系统从加载到完成试验过程中，测试受力图同时动态进行，显示直观明了。9.测试完毕，系统自动快退，液压装置下降一段距离后自动停止。10.如需打印，则按打印键。打印出测试报告：例如：测试报告名称：1大腰带标准力：2.205 kN 时间:05:00当前力:CH1＝2.210 kN 测试结论：测试日期:2020—03—23测试结论由操作者结合外观测试等情况判断，同时签名。11.按复位键后回到初始画面。如做同样的测试项目则选择上述自动方式的第4—第11条进行操作。如改做其它项目则选择自动方式的第3—第11条进行操作。15、试验结束，先向右拧转控制柜电源（即断开）。再关闭墙面电源总开关。

绝缘鞋手套耐压装置按键使用方法功能键——在测量状态下，按一下“功能”键，然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。减少键——在参数设置状态下，每按一下该键，设定值将自动 减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0,如此循环。该键只能改变反白显示的位。七、参数设定说明 (请注意参数设定范围)显 示 设定范围 说 明目标电压 0 ～ 50.0 kV 用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能时间设定 0 ～ 120 S 用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压过流设定 0 ～ 20.0 mA 用于设定泄漏电流保护值八、参数设定方法注：以下参数根据用户被试品的要求进行设定开机状态：此时操作员设置好所需参数以后,就可按开始测试按操作键盘“功能”键进入[目标电压]设定按操作键盘“功能”键进入[时间设定]按操作键盘“功能”键进入[过流设定]按操作键盘“功能”键进入返回工作界面，同时系统自动保存所设置的数据。此时就可进行升压测试,

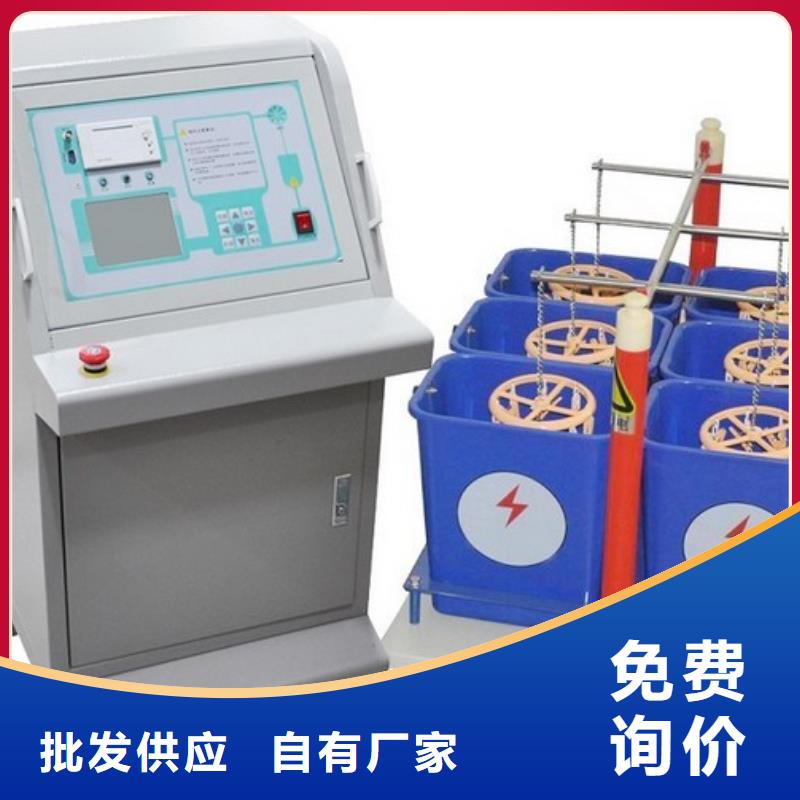

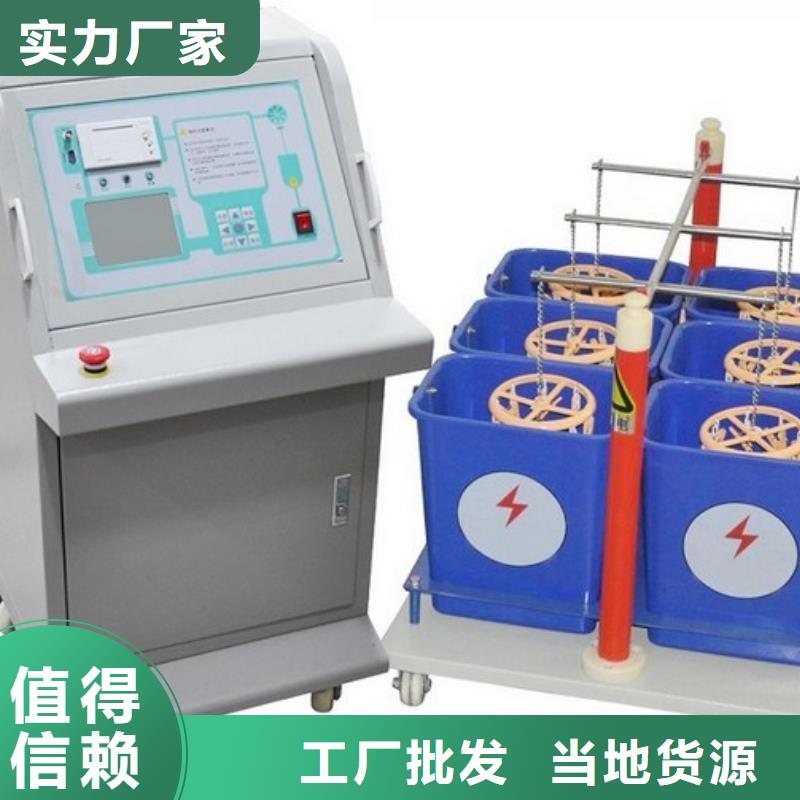

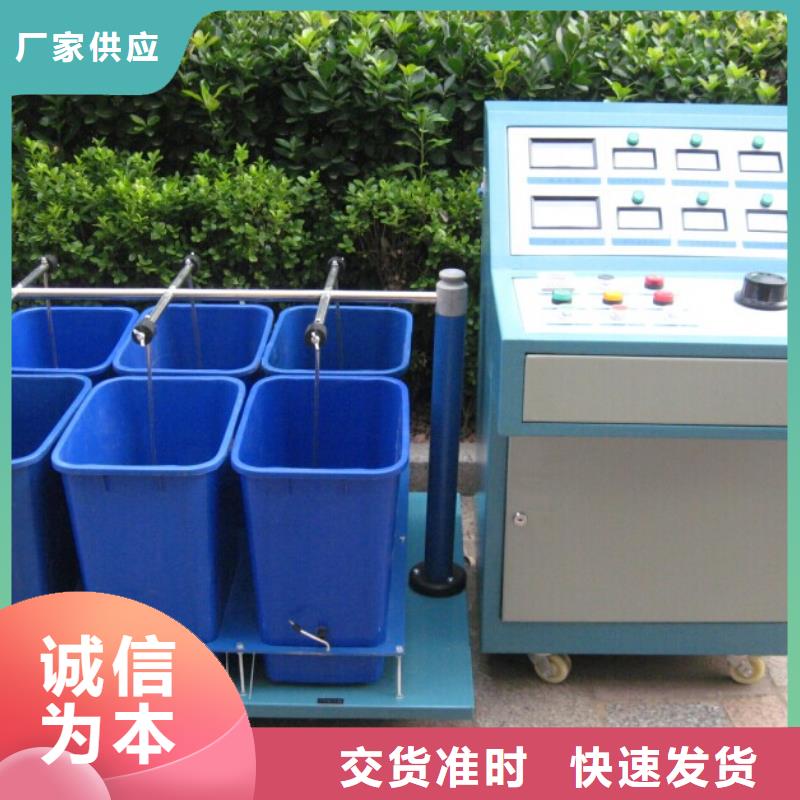

绝缘鞋手套耐压装置软件操作界面试验项目界面：图1设置说明:1.主机界面有多个参数可设置，如图1，连接好线路开机准备试验的时候，首先是需要确认主机的的变比与所搭配的试验变压器的变比是否一致，如不一致，请在变比设置一项里面进行设置。特别注意：如果是配套交直流两用的变压器，使用直流的时候变比要根据比例进行设定，交流变比乘根号2进行设定。如图2，设置完成点击确定，参数即时保存。图22.为了打印时间的准确性，请确认系统的时间是否与北京时间一致，如不一致请在时间设置里面设置，具体如图3，设置完毕，点击确定即可。如时间设定完成后，重新开机时间参数保存不了的，请更换主板coms电池，重新设置。设置保存的参数，变比与时间参数均会在主机设置界面图1中显示。图33.绝缘靴手套耐压测试参数设定1）请根据制定的标准，进行参数设定，具体参照：绝缘靴15kV，泄露电流7.5mA，耐压1分钟；低压手套2.5kV，泄露电流2.5mA，耐压1分钟；高压手套8kV，泄露电流9.0mA，耐压1分钟。绝缘杆其他试验，可根据电压具体进行设定。设置界面参照图4进行设定。2）次参数设定完成后要进行一次升压，系统才会保存当前参数，下次做同种试品的试验，参数无需更改。具体根据试品类型，进行参数更改。
